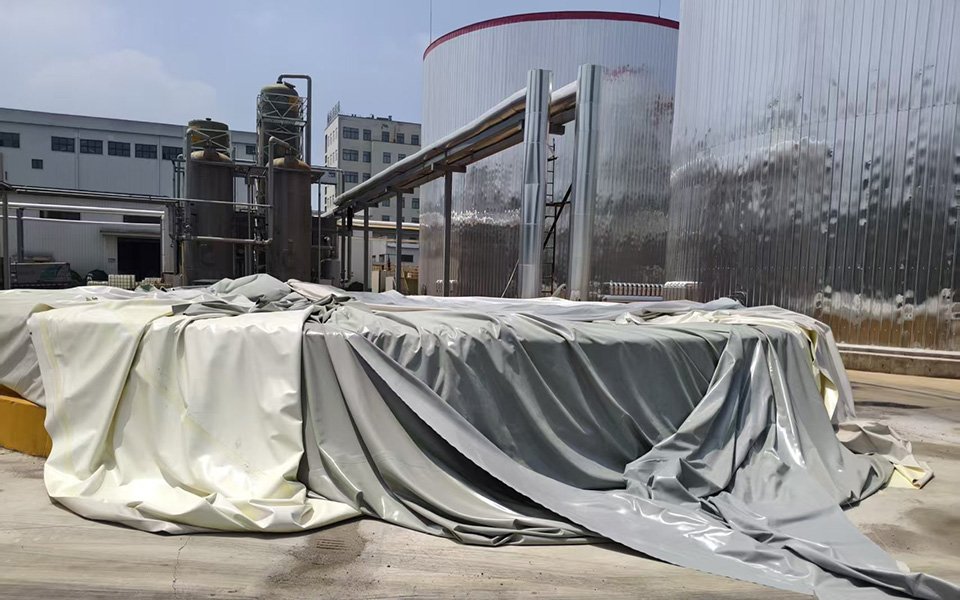

近日，青岛海越完成河南面粉厂 800m³ 双膜沼气储气柜替换改造项目。项目原有双膜气柜投入运行仅一年便发生膜体爆裂故障，现场技术团队对故障根源进行全面复盘，针对原设备存在的多重设计隐患，定制全新安全升级方案，完成气柜整体更换，保障厂区沼气系统长期安全稳定运行。

双膜气柜是餐厨、面粉加工等有机废气 / 沼气项目的核心储气稳压装备，设备配套安全组件的设计冗余，直接决定整套沼气系统的运行安全。本次故障并非单一零件损坏，而是多维度安全配套选型余量不足叠加造成。

一、原气柜故障根源分析

1. 内膜水封排放能力不足内膜水封相当于气柜内膜的安全阀。原气柜水封排放口径偏小，最大沼气来流工况下，排放通量不足，大量沼气涌入时无法及时泄压，内膜压力瞬间飙升，是造成本次膜体爆裂的关键因素之一；同时水封筒体配置规格不足，介质挥发损耗偏大，长期运行稳定性差。

2. 外膜泄压系统泄压能力受限外膜泄压阀作为外膜保护安全阀，原设备泄压排放流量储备不足。在内膜全速进气、后端用气设备未启动的工况下，外膜压力快速升高并向内膜传导，叠加内膜水封泄放瓶颈，造成内压急剧上升，最终撕裂膜体。

3. 内膜高度监测存在信号盲区原有测距传感方案内外膜高度预留空间较小，当内膜充满气体后，测距装置进入监测盲区，内膜高度信号丢失。控制系统无法识别满气状态，进气管道持续进气，进一步加剧超压风险；且采用反射式超声波传感器，内膜为倾斜球面结构，超声波信号容易反射失真，信号频繁丢失，连锁保护失效。

4. 风道布局与稳压风机风量储备不足原气柜采用进出气同侧的单风道结构。内膜升起后会直接封堵出风口，外膜泄压通道受阻，压力无法正常释放；配套风机风量偏小，当沼气进气量与用户用气量差值较大时，风机风量跟不上，外膜容易塌落，在风雨天气会带来额外安全隐患。

二、海越全新气柜系统安全优化思路

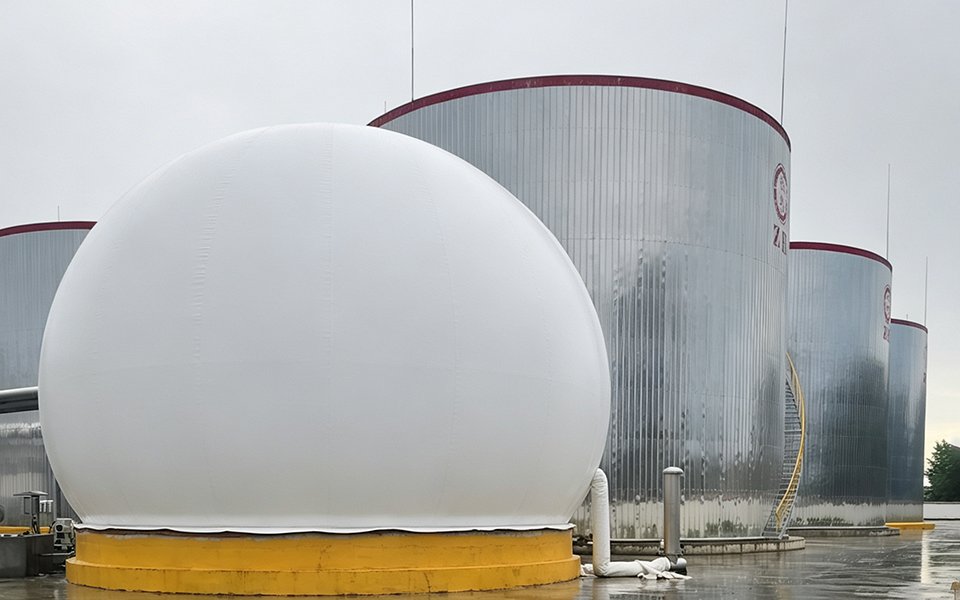

结合旧柜故障复盘结论，青岛海越在新 800m³ 双膜气柜设计中，针对以上全部缺陷进行系统性安全升级，不局限于膜体本身，重点强化整套安全保护体系：

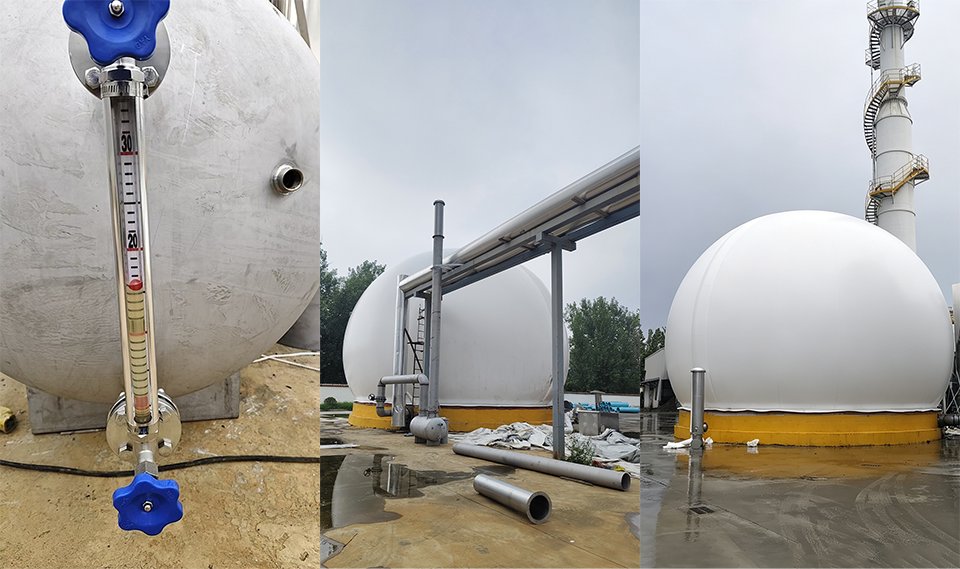

1. 内膜水封系统升级：优化筒体结构与排气管路设计，提升紧急工况下沼气泄放能力，降低介质挥发损耗，筑牢内膜第一道压力保护防线。

2. 外膜泄压保护升级：优化泄压保护系统，提升极限工况泄压能力，避免外膜压力向内膜传导，防止压力连锁过载。

3. 传感监测系统升级：消除内膜满气状态下的监测盲区，更换高精度传感方案，不受膜面倾斜角度影响，持续输出稳定可靠信号，保障设备连锁保护有效触发。

4. 风道结构与风机系统升级：优化独立风道布局，避免内膜抬升封堵排气口，保证外膜泄压通道永久通畅；升级稳压风机系统，加大风量储备，稳定维持外膜形态，抵御恶劣天气工况。

三、项目总结

双膜气柜安全运行，不能只关注膜体材料本身，内膜水封、泄压阀、监测传感、风道、风机等配套安全系统的冗余设计同等关键。部分气柜安全事故案例显示，安全组件选型余量不足，会造成极限工况下保护失效。

青岛海越深耕双膜沼气储气装备研发制造，在项目前期设计阶段即充分考虑极端工况，重视整套储气系统的安全冗余设计。本次河南面粉厂气柜改造项目，通过对旧设备故障深度复盘，从源头规避同类设计缺陷，为高浓度有机废水类沼气储气项目（如淀粉废水、造纸废水等）提供安全改造参考案例。
